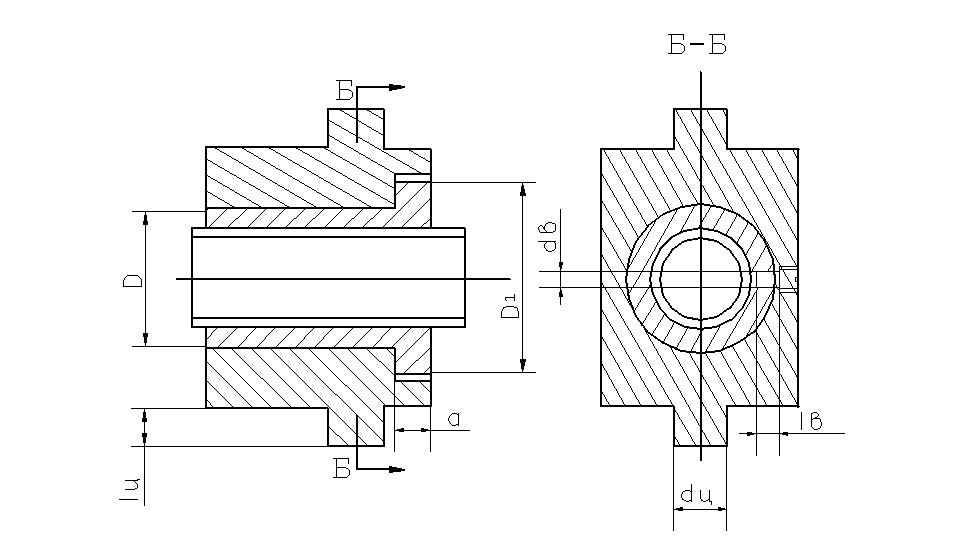

3.1.7. Выбор стопорного винта и проверка его на прочность

Размеры стопорного винта выбираем из конструктивных соображений. Назначим, например, винт М8 (ГОСТ 1477-64). Длина стопорного винта должна быть примерно равна высоте бурта гайки.

По формуле (40) (см. 2.4) определяем момент, проворачивающий гайку Тn. Если же Тn  0, то проверка на прочность не нужна. Если же Тn > 0, то поверхность бурта гайки в месте установки винта проверяется на смятие (см. 2.4).

3.1.8. Определение кпд механизма

При определении КПД всего механизма учитываются как потери на трение, так и потери на трение в опоре винта

Значение приведенного диаметра силы трения на опоре зависят от соотношения d/D.

Для винта пресса (см. рис. 7) d/D = 0 и dп р = 2/3 dг.

Рекомендации по выбору значений fоп и dг даны в 2.1.

3.1.9. Построение эпюр продольной силы и крутящих моментов

Эпюры продольных сил и крутящих моментов для четырех видов винтовых механизмов (в том числе и для пресса) и методика построения эпюр приведены в 1.1.

3.2. Задание №2. Расчет винтового рычажного пресса

Рассчитать винтовой рычажный пресс (рис. 10), предназначенный для прессования изделия, имеющего форму квадрата, сторона которого равна е. Для прессования необходимо удельное давление q.

В результате выполнения работы:

определить осевую нагрузку на силовой винт;

определить параметры резьбы силового винта;

определить размеры гайки винта;

определить КПД передачи винт-гайка;

определить расчетную длину рукоятки;

определить катет сварного шва, соединяющего стойку с основанием;

определить диаметр dц и длину lц цапф обоймы гайки;

выбрать стопорный винт по ГОСТ 1476-64 и (если нужно) проверить его на прочность;

построить эпюры осевой силы и крутящих моментов. При расчетах принять:

материал стойки и основания сталь Ст.2;

отношение l/h = 0,5 (см. рис. 10) и соотношение b/h = 0,25 (см. рис. 12).

Остальные данные для расчетов взять из таблицы 10.

3.2.1. Определение осевой нагрузки на силовой винт.

Усилие, потребное для прессования изделия

Со стороны прессуемого изделия на каждый рычаг пресса действует сила G=F/2, которая уравновешивается силой Q, создаваемой силовым винтом (рис. 11).

А-А (условно увеличено)

Рис. 10. Схема рычажного пресса.

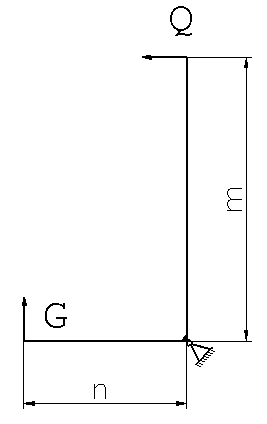

Рис. 11. Схема к расчету силы Q.

Условие равновесия рычага

Данные для выполнения задания №2

3.2.2. Расчет силового винта

Параметры резьбы силового винта рычажного пресса определяются так же, как и при выполнении задания №1 (см. 3.1.2).

Винт работает на растяжение и поэтому устойчивость не проверяется.

3.2.3. Определение размеров гайки

Расчетные зависимости для определения размеров гайки силового винта приведены в 2.2.

3.2.4. Определение КПД передачи винт-гайка

КПД передачи винт-гайка определяется по формуле (69) (см. 3.1.4).

3.2.5. Определение расчетной длины рукоятки

Расчетная длина рукоятки вычисляется по формуле (44), приведенной в 2.5. См. также 3.1.5.

3.2.6. Проектный расчет сварного шва

Проектный расчет сварного шва выполняется при помощи расчетных зависимостей, которые приведены в 2.6.

Однако прежде, чем приступить к расчету сварного шва, нужно, в данном случае, определить размеры привариваемой детали-стойки. Стойка нагружена (см. рис. 12) продольной силой F и изгибающим моментом М, создаваемым поперечной силой R. (M = Rl)

Рис. 12. Стойка пресса.

Прежде всего следует определить продольную силу F и поперечную силу R (эти силы необходимо знать для расчета сварного шва).

Рис. 13. К определению сил F и R.

После того, как силы F и R определены, выполняется расчет стойки на прочность. Условие прочности

Использовав зависимости (73) и (74), получим расчетную формулу для определения величины h.

Для стойки, выполненной из стали Ст.2, допускаемое напряжение []p = 87 МПа.

Зная размер h, несложно определить b и l.

Размеры b, l и h следует округлить по ГОСТ 6636-69.

Формула (53) (см. 2.6), при помощи которой вычисляется расчетная площадь вертикальных сварных швов, для условий задания №2 упрощается.

В рассмотренном случае изгибающий момент M = Rl

После подстановки и очевидных преобразований

Допустимое напряжение []’ср следует определять после выбора технологии сварки (например, сварка ручная электродом Э50А) по формуле (49) или (50) (см. 2.6).

Катет шва К определяется по формуле (54) и его размер округляется по ГОСТ 6636-69.

Для страховки желательно выполнить проверочный расчет сварных швов (см. 2.6).

3.2.7. Определение размеров цапфы

Диаметр цапфы dц и ее длина lц определяется по формулам (36) и (37), которые даны в 2.3.

Размеры dц и lц принимаются по ГОСТ 6636-69.

Рассчитанная на изгиб и смятие цапфа проверяется на срез (см. 2.3).

3.2.8. Выбор стопорного винта и проверка его на прочность

Размеры стопорного винта выбираются из конструктивных соображений. Назначим, например, винт MIO (ГОСТ 1478-64).

По формуле (40) (см. 2.4) определяем момент, поворачивающий гайку Tn. Если Tn > 0, то соединение стопорным винтом проверяется на прочность по методике, изложенной в 2.4.

3.2.9. Построение эпюр продольной силы и крутящих моментов

Эпюры продольной силы и крутящих моментов для случая двухсторонней стяжки (схема, по которой выполнен рычажной пресс) приведены в 1.1.

3.3. Задание №3. Расчет винтового пресса нагружения

Рассчитать винтовой пресс (см. рис. 14) на давление Q.

Рис. 14. Схема винтового пресса нагружения

В результате выполнения работы:

определить параметры резьбы силового винта;

определить размеры гайки силового винта;

определить КПД передачи винт-гайка;

определить диаметр штурвала Dшт;

определить диаметр резьбы у направляющих стоек;

выбрать стопорный винт по ГОСТ 1478-64 и проверить его на прочность (если нужно);

определить КПД всего механизма;

построить эпюры осевой силы и крутящих моментов.

При расчетах принять:

материал направляющих стоек сталь Ст.3;

коэффициент трения на торце винта fоп = 0,12;

расчетная длина винта 12d;

Остальные данные для расчета взять из таблицы 11.

Данные для выполнения задания №3

3.3.1. Расчет силового винта

Параметры силового винта пресса нагружения определяются точно так же, как и при выполнении задания №1 (см. 3.1.2).

3.3.2. Определение размеров гайки

Расчетные зависимости для определения размеров гайки и последовательность расчета даны в 2.2.

3.3.3. Определение КПД передачи винт-гайка

КПД передачи винт-гайка  определяется так же, как при выполнении задания №1 (см. 3.1.4).

3.3.4. Определение диаметра штурвала

Формулы для определения радиуса штурвала Rшт и диаметра штурвала Dшт приведены в 2.5.

Если при одном работающем штурвал получится слишком громоздким (Dшт>1м), то следует определить диаметр штурвала, исходя из условия одновременной работы двух рабочих.

3.3.5. Определение диаметра резьбы у направляющих стоек

Рабочая нагрузка на резьбовое соединение стойки с траверсой пресса изменяется в пределах от 0 до F, где F = 0,5Q (пресс имеет две стойки).

Для резьбовых соединений, подверженных действию переменных нагрузок, характерна значительная предварительная затяжка, обеспечивающая не раскрытие стыка детали (см. рис. 15).

Рис. 15. Резьбовое соединение

Образование зазора в стыке (раскрытие стыка) недопустимо из-за возможности сдвига друг относительно друга соединяемых деталей (в данном случае стойки и траверсы).

Если рабочая нагрузка, приходящаяся на рассчитываемое соединение, изменяется в пределах от 0 до F, то общее осевое усилие на это соединение будет изменяться в пределах от Q до Q + F.

Здесь Q – величина начальной натяжки;

 — коэффициент основной нагрузки.

Отсюда, с учетом крутящего момента затяжки, максимальная нагрузка на соединение

и минимальная расчетная нагрузка

Для соединения без прокладок металлических деталей  = 0,2 0,3.

Величина начальной затяжки

где  — коэффициент затяжки; при переменной рабочей нагрузке для соединения без прокладок металлических деталей  = 1,9 3,1.

Согласно формуле (65) (см. 2.7) амплитуда напряжений

Согласно формуле (64) (см.2.7) среднее напряжение

В формулах (82) и (83) площадь поперечного сечения стержня по резьбе.

Примечание. При определении m крутящий момент затяжки не учитывается, так как при длительном действии переменных нагрузок происходит раскручивание стержня шпильки (болта) и снятие напряжений кручения от предварительной затяжки.

После того, как величины рmax, a, m определены, выполняются проектный и проверочный расчеты резьбового соединения в соответствии с методикой, рекомендованной в 2.7.

3.3.6. Выбор стопорного винта и проверка на прочность

Выбор и проверка стопорного винта делаются так же, как и при выполнении задания №2 (см.3.2.6).

3.3.7. Определение КПД механизма

КПД механизма м определяется так же, как при выполнении задания №1 (см.3.1.8).

3.3.8. Построение эпюр продольной силы и крутящих моментов

Эпюры продольной силы и крутящих моментов для пресса приведены в 1.1.

3.4. ЗАДАНИЕ №5. Расчет домкрата общего назначения.

Рассчитать домкрат общего назначения (рис. 16) грузоподъемностью Q с максимальной высотой подъема груза L.

В результате выполнения работы:

1) определить параметры резьбы силового винта;

2) определить параметры гайки силового винта;

3) определить к. п. д. передачи винт-гайка;

4) определить основные размеры головки и гайки домкрата;

5) определить длину и диаметр рукоятки;

6) определить катет сварного кольцевого шва, поставленного вместо бурта гайки (рис. 16, А);

7) определить внутренний и наружный диаметры основания домкрата;

8) выбрать стопорный винт (ГОСТ 1478-64) и (если нужно) рассчитать его на прочность;

9) определить к. п. д. всего механизма;

10) построить эпюры осевой силы и крутящих моментов.

При расчете сварного шва условно принять, что гайка и корпус домкрата выполнены из стали Ст.3.
