Обвязка котла

Обвязка твердотопливного котла

Под словом “обвязка” понимается все оборудование, необходимое для работы теплового оборудования и последующей транспортировки теплоносителя до радиаторов. Правильно произведенный монтаж обвязки твердотопливного котла — необходимое условие эффективной и стабильной работы системы отопления.

В данной статье мы подробно ответим на закономерный вопрос, “Как подключить котел отопления на твердом топливе правильно?”

Правильно произведенный монтаж обвязки твердотопливного котла — необходимое условие эффективной и стабильной работы системы отопления.

Особенности работы твердотопливного котла

При подсоединении прибора к отопительной системе нужно учитывать особенности работы конкретной модели.

Два основных фактора, напрямую влияющих на КПД и безопасность использования котельного оборудования — это:

Инерционность. Для остановки работы твердотопливного отопительного оборудования требуется время. Прекращение поступления кислорода не останавливает процесс горения сразу. Пока топливо не сгорит до конца, система будет продолжать функционировать. Это может привести к закипанию жидкости в и выделению большого количества пара. Также корпус котла может деформироваться, а отдельные элементы системы отопления — выйти из строя.
Конденсат. Избыток влаги образовывается по причине разницы температур теплоносителя на входе и выходе. Часто это случается, если котел напрямую подсоединен к системе. Конденсат может вызывать корродирование внутренних поверхностей печи. Смесь воды и продуктов горения оседает на стенках в виде кремообразного едкого налета, трудно поддающегося удалению.

Избавится от негативных последствий помогает добавление в схему подключения твердотопливного котла группы безопасности.

Предотвратить проблемы перегрева и избытка конденсата можно, если предусмотреть в составе обвязки котла группу безопасности.

Функции обвязки и основные элементы

Обвязка котла конструктивно включает в себя четыре элемента, в числе которых:

расширительный бак;
теплоаккумулятор (может присутствовать и отсутствовать);
трехходовой смесительный клапан.

В перечень функций обвязки входят:

предотвращение резких перепадов давления и защита отопительного прибора от перегрева;
отведение лишних жидкости и пара;
регулировка количества теплоносителя в трубопроводе;
воздухоудаление;
равномерное распределение теплоносителя между всеми конструктивными элементами системы отопления.

Группу безопасности следует установить максимально близко к выходному отверстию.

Виды обвязки котла, работающего на твердом топливе

Выделяют следующие варианты обвязок для различных отопительных систем:

с естественной циркуляцией;
с принудительной циркуляцией;
с гидрострелкой;
с теплоаккумулятором;
для 2-х котлов одновременно;
с подключением косвенного водонагревателя.

Рассмотрим особенности монтажа обвязки в каждом случае.

Открытая система с естественной циркуляцией

Обвязка включает всего несколько элементов (запорные механизмы, регулирующие устройства и т. п.) и полностью энергонезависима.

Основные правила, которые нужно учесть при монтаже:

Радиаторы должны находится на 0,5 м выше уровня расположения котла.
Расширительный бак подбирают открытого типа и устанавливают его выше всех прочих элементов системы — для этой цели отлично подходит отапливаемый чердак.
Трубы располагают под небольшим уклоном.

У такой организации обвязки есть свои минусы. Температура теплоносителя не регулируется. Воздух, который попадает в патрубки через открытый бак, пагубно влияет на внутренние стенки трубопровода.

Закрытая система с естественной циркуляцией

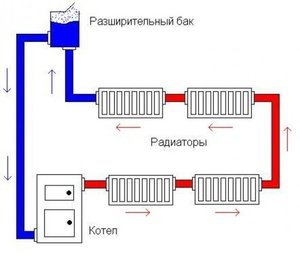

Открытая и закрытая системы с естественной циркуляцией.

Схема подключения твердотопливного котла к системе отопления похожа на предыдущую. Главное отличие состоит в том, что на обратном патрубке монтируется расширительный бак с мембраной. При этом объем емкости должен содержать запас не менее 10% от обычного объема теплоносителя.

Если для обвязки котла будет использоваться полипропилен, то для обеспечения безопасности работы системы вам потребуется установить металлические трубы на 2-х участках, а именно:

на отрезке от теплогенератора до группы безопасности;
на обратном патрубке, на который монтируют датчик и трехходовой кран.

Это необходимо сделать по причине низкой теплопроводности полипропилена, которая замедляет реакцию оборудования на изменение температуры.

Обвязка с принудительной циркуляцией закрытого типа

Системы закрытого типа оснащены насосом, который обеспечивает циркуляцию теплоносителя. За счет этого трубы можно располагать горизонтально и без уклона.

Термодатчик и насос монтируют между расширительным баком и отопительным прибором. Система является энергозависимой. Такая обвязка обеспечивает более быстрый нагрев помещений.

Обвязка с принудительной циркуляцией закрытого типа.

Коллекторная обвязка с принудительной циркуляцией

В состав такой системы входят коллекторы (гребенки) — патрубки большого сечения с несколькими выходными отверстиями, в которые подключают теплопотребители. Коллектор устанавливают между подающим и обратным патрубками.

Коллекторная обвязка обеспечит эффективное управление системой, но является более трудоемкой в подключении, и для нее необходимо использовать большее количество труб.

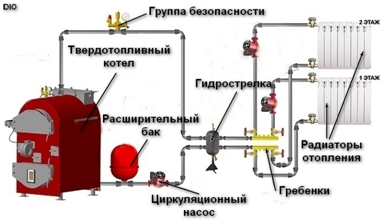

Обвязка с гидрострелкой

Подключается по тому же принципу, что и коллектор — сразу после расширительного бака перед разводкой на обогревательные элементы, к трубам подачи и обратки.

Обвязка с гидрострелкой.

Обвязка твердотопливного котла с теплоаккумулятором

Бак представляет собой буферную емкость, позволяющую накапливать и сохранять выработанное котлом тепло.

Прибор ощутимо повышает эффективность работы оборудования, позволяя сократить расход топлива.

Обвязка твердотопливного котла с теплоаккумулятором.

Схема подключения образовывает 2 контура:

котел — буфер тепла;
аккумулятор — тепловые приборы.

В процессе циркуляции теплоноситель заполняет буферный бак. Когда котел работает в интенсивном режиме, буферная емкость аккумулирует тепло. Это позволяет после прогорания закладки еще какое-то время поддерживать температуру теплоносителя. С целью регулировки температурного режима сразу после буфера устанавливают трехходовый клапан. На это же место монтируется насос.

Обвязка для 2-х котлов

В целях увеличения надежности и безопасности работы отопительной системы дополнительно к твердотопливному котлу можно подключить еще один, работающий на газе или электричестве.

В данном случае то обстоятельство, на каком топливе работает дополнительный котел, значения не имеет — схема подключения будет одна и та же.

Обычно устанавливают теплоаккумулятор, который выполняет функцию гидрострелки. Тепло от котлов накапливается в нем, а далее уже направляется к теплому полу, полотенцесушителю, радиаторам и др.

Обвязка для 2-х котлов.

Существует и альтернативная схема. Здесь котел на твердом топливе выполняет роль основного генератора тепла, а газовое или электрическое оборудование служит для поддержания температуры в системе. Таким образом можно сэкономить на покупке теплоаккумулятора.

Как это работает? Когда топливо прогорает, температура в системе снижается. Датчик фиксирует этот процесс и подает сигнал на запуск дополнительного котла. Параллельно происходит отключение основного котла. Активируется газовое или электрическое устройство, которое будет поддерживать температуру теплоносителя до момента новой закладки топлива в основной котел, после чего по той же схеме происходит обратная смена активного прибора.

Подключение косвенного обогревателя в обвязку

С помощью твердотопливного котла можно нагревать воду в бойлере, если подключить его к теплообменнику. В этом случае нагрев будет косвенным. В холодное время года такая система позволит сэкономить на электроэнергии, а летом, когда отопление не работает, для нагрева бойлера можно использовать ТЭНы.

Обвязку этого типа можно подключать как к системам с электронасосами, так и к отоплению с естественной циркуляцией теплоносителя.

Порядок монтажа

Схема корректного подключения содержится в сопроводительных документах, которые вы получаете при покупке котла.

Прежде чем приступать к устройству обвязки, внимательно изучите инструкцию, а если вы решили выбрать один из описанных выше вариантов — рекомендуем проконсультироваться со специалистом для составления детального плана обвязки.

Как удешевить устройство обвязки

Чтобы сократить расходы на обвязку котла, профессионалы рекомендуют устанавливать трехходовой смесительный клапан упрощенной конструкции. В этом случае вам не потребуются термоголовка и накладной температурный датчик.

В таком смесительном клапане уже есть термостатический элемент, который обеспечивает подачу жидкости температурой не менее 55-60°С к котлу.

У описанного варианта есть незначительные минусы: нет возможности настроить температуру поступающей жидкости, а погрешность термостатического элемента составляет 1-2 °С. На работу системы это почти не влияет, но понимать разницу важно.

Обвязка твердотопливного котла на примере продукции «Теплодар»

В каталоге интернет-магазина «Теплодар» можно подобрать эффективный котел, работающий на твердом топливе.

Модели твердотопливных котлов «Куппер», «Куппер ПРО», «Уют» подходят для устройства разных видов отопительных систем: закрытых и открытых, с принудительной и естественной циркуляцией. Также можно дополнить обвязку гидроразделителем и водонагревателем.

При расчете объема гидроразделителя пользуются формулой: 10 л * N кВт, где N — мощность котла.

Для подключения твердотопливного котла к системе с естественной циркуляцией воды важно выбрать трубопровод, сечение которого соответствует требованиям в инструкции.

На сайте интернет-магазина можно приобрести необходимые элементы обвязки:

. В наличии представлены 3 варианта для котлов с различным рабочим давлением (0,15; 0,25 и 0,30 МПа). В описании вы найдете список моделей котлов, для обвязки которых подойдет этот узел. Задача этого элемента — поддерживать баланс системы. Его установка обязательна при подключении нескольких тепловых приборов, ведь полимерные трубы очень уязвимы и не выдерживают перегрева теплоносителя и гидроударов.

Итак, правильно подключенная обвязка котла гарантирует надежную и безаварийную работу системы. Кроме того, подсоединение в систему водонагревателя или дополнительного котла помогут вам сделать отопление более удобным и минимизировать энергопотребление.

Важно серьезно подойти к монтажу обвязки котла и точно выполнить все рекомендации, описанные в инструкции.

Обвязка котла отопления своими руками

Котел – основной элемент любой системы отопления. Правильная обвязка котла гарантирует эффективность работы всего комплекса, сборка своими руками позволяет сэкономить неплохую сумму. Существует общий принцип и схема обвязки теплогенераторов, для каждого отдельного случая они приобретают свою конфигурацию. Это зависит от вида отопительного котла и способа циркуляции теплоносителя, наличия встроенного оборудования. Материал статьи рассматривает все аспекты самостоятельной реализации обвязки котла отопления.

Виды систем водяного отопления

По способу циркуляции теплоносителя системы водяного отопления делятся на 2 типа:

Схема с естественной (гравитационной) циркуляцией, открытая система;
Схема с принудительной циркуляцией, система закрытого типа.

В системе с естественной циркуляцией движение воды осуществляется за счет разницы плотностей теплоносителя. Нагретая вода несколько расширяется, приобретает меньшую плотность и вес, поднимается по системе вверх. Ее место занимает холодный теплоноситель, который, в свою очередь, также нагревается и продолжает движение.

Системы данного типа сообщаются с атмосферой через расширительный бак открытого типа. Бак служит естественным воздухоотводчиком, принимает в себя излишки воды при нагреве. Расширитель часто оборудуют трубой перелива для сброса воды при быстром расширении.

Котел устанавливается в нижней точке системы, от него поднимается вертикальный стояк высотой не менее 2,5 метров. На верхней точке устанавливается расширительный бак, труба переходит в горизонтальное направление с уклоном не менее 3 – 5 мм на погонный метр, расходится к приборам отопления.

Кроме расширительного бака никакого оборудования в этой схеме монтировать не требуется. Система выполняется из стальных труб диаметром 40 – 50 мм. Применение полимерных (пластиковых) трубопроводов не рекомендуется из-за высокого значения температуры в зоне котла и низкой теплопроводности стенок. Стальные трубы сами по себе выступают поверхностью нагрева.

В качестве приборов отопления используются чаще всего чугунные радиаторы, имеющие большое проходное сечение. Алюминиевые и биметаллические радиаторы имеют малое проходное сечение – это препятствует движению теплоносителя.

Система закрытого типа – наиболее популярная схема реализации отопления. Теплоноситель в такой системе движется принудительно, нагнетается циркуляционным насосом. Рабочее давление в закрытой схеме составляет 1,5 – 2,0 кгс/см 2 , предельное (давление срабатывания предохранительного клапана) – 3,0 кгс/см 2 .

Для монтажа систем применяются различные виды материалов. Трубы в этом случае имеют меньший диаметр по сравнению с естественной циркуляцией, доступна прокладка скрытым способом. Диапазон размеров трубопроводов колеблется от 15 до 25 мм (внутренний условный диаметр).

Закрытая схема универсальна для любых видов котлов – настенных и напольных. Обвязка котла в этом случае имеет набор обязательных элементов:

Расширительный бак мембранного типа (экспанзомат); ;
Группа безопасности котла.

Для обеспечения более качественной работы устанавливают дополнительное оборудование – гидравлический разделитель (гидрострелка), теплоаккумулятор.

Расширительный бак предназначен для компенсации давления в системе. При расширении пластичная мембрана растягивается, излишки теплоносителя заполняют водную камеру сосуда. При остывании мембрана вытесняет воду обратно под давлением воздушной камеры экспанзомата (1,0 – 2,0 кгс/см 2 ).

В состав группы безопасности входят следующие устройства:

Корпус;
Термоманометр;
Предохранительный сбросной клапан;
Ручной или автоматический воздухоотводчик.

Системы с естественной (гравитационной) циркуляцией модернизируются установкой насоса малой мощности. Это значительно улучшает показатели работы, выравнивает температуру сети, не требует монтажа другого оборудования.

Виды отопительных котлов

Котлы отопления в призме рассмотрения вопроса можно разделить на 3 группы, отличающиеся по способу обвязки:

Настенные – газовые, электрические, жидкотопливные;
Напольные газовые, электрические, жидкотопливные; .

Сложность схемы обвязки зависит от наличия встроенного оборудования. Следует знать, что для напольных котлов отопления лучшими материалами обвязки являются стойкие к высокой температуре стальные или медные трубы. Температура в зоне напольного котла может достигать значений в 90 – 95 0 С и быть предельной для целостности полимерных труб, даже стабилизированных.

Настенные котлы чаще всего работают на температурах до 75 0 С, для обвязки можно применять полимерные трубы, желательно стабилизированные алюминием или стекловолокном.

Напольные твердотопливные котлы не имеют качественной регулировки температуры теплоносителя на выходе, имею высокую температуру и циклический режим работы. Цикличность обусловлена временем сгорания очередной загрузки топлива – угля, дров, торфа, брикетов и так далее. Обвязка такого оборудования выполняется строго из металлических труб. Для сглаживания циклов и сохранения теплоты в схему обвязки включают теплоаккумулятор.

Схема обвязки настенного котла

Место установки котла должно соответствовать следующим требованиям:

Требования прилагаемой технической документации на котел;
Требования газового проекта для газовых котлов.

Сопроводительная документация всегда четко отражает размеры расстояний до ограждающих конструкций. Решения о размещении электрических, твердотопливных и жидкотопливных теплогенераторов владелец может принимать самостоятельно, с соблюдением требований паспортов оборудования.

Газовые котлы настенного и напольного типа устанавливаются строго с соблюдением требований согласованного проекта. Жидкотопливные котлы при замене горелки и переводе на природный газ также требуют выполнения проекта – возможна смена точки размещения.

Настенные котлы имеют два патрубка с наружной резьбой диаметром ¾ дюйма (Ду20). Для обвязки котла с полным набором внутреннего оборудования применяют следующие изделия:

Кран шаровый ¾ со сгоном Американка – 2 шт.;
Фильтр сетчатый грубой очистки, внутренние резьбы ¾ — 1 шт.;
Муфта латунная Ду20 (3/4 дюйма);
Переходник выбранной трубной системы Ду20х3/4 НР (наружная резьба).

Шаровые краны устанавливаются сгонами в сторону патрубков котла. Это позволяет отключать и снимать котел для профилактики без освобождения системы от воды. Фильтр предназначен для защиты теплообменника от крупных фракций – окалины, песка и тому подобное.

К переходникам 20х3/4 присоединяются трубопроводы отопления – полипропиленовые, металлопластиковые, медные, из сшитого полиэтилена. Далее монтируется система отопления различных конфигураций:

Однотрубная;
Двухтрубная;
Коллекторная;
Комбинированная.

Для этого рассчитывается объем теплоносителя в следующем оборудовании:

Котел (вместимость теплообменника указана в паспорте);
Радиаторы отопления – внутренний объем;
Внутренний объем трубопроводов.

Внутренний объем воды в радиаторах указан в технической документации на изделие. В одной секции алюминиевого радиатора стандартной высоты 500 мм (расстояние между центрами подключения) содержится 300 – 350 мл теплоносителя, в секции чугунного радиатора МС-160 – около 1,5 литров.

Внутренний объем труб рассчитывается по проходному сечению трубы, умноженному на длину трубопровода (объем цилиндра).

В случае отсутствия встроенного оборудования типовая схема обвязки состоит из запорной арматуры, фильтра, экспанзомата, циркуляционного насоса, группы безопасности. Линия подпитки (заполнения) от холодного водопровода монтируется только к одноконтурным настенным котлам. Двухконтурные котлы подключены к воде, имеют соответствующий переключатель для пополнения системы.

Группа безопасности устанавливается в верхней точке узла обвязки. Циркуляционный насос рекомендуется устанавливать на обратном трубопроводе, имеющем более низкую температуру. Это создает условия для более продолжительной службы насоса.

При установке насоса следует соблюдать правила монтажа оборудования с «сухим» и «мокрым» ротором. Изделия с «сухим» ротором могут устанавливаться в любом пространственном положении, с «мокрым» ротором – строго с горизонтальным расположением ротора. Это обусловлено тем, что подшипники «мокрого» ротора охлаждаются перекачиваемой жидкостью.

Схема обвязки напольного газового котла

Принцип обвязки напольного газового котла мало отличается от схемы подключения настенного теплогенератора, изменяются диаметры трубопроводов. Чаще всего схема усложняется. Котлы имеют более высокую тепловую мощность, к ним часто подключают бойлеры косвенного нагрева, комплексы напольного отопления, калориферы приточной вентиляции.

Распределительные коллекторы с балансировочными вентилями улучшают возможности регулирования и балансировки ветвей.

Схема обвязки напольного твердотопливного котла

Твердотопливные котлы имеют особый режим работы, зависящий от частоты загрузки топлива и его теплотворной способности. Агрегат работает в циклическом режиме, при этом на пике процесса горения температура может приближаться к 95 0 С. Поэтому для обвязки высокотемпературного контура следует применять металлические трубы – медь, нержавеющую и обычную сталь.

Для сохранения избытков тепла и защиты системы от перегрева в схему обвязки котла включают теплоаккумулятор. Это обеспечивает накопление теплоты и ее рациональное потребление, снижает расход топлива.

Теплоаккумулятор в схеме выполняет также функцию гидравлического разделения первичного и вторичного контуров. При полном гидравлическом разделении во вторичном контуре устанавливается отдельный расширительный бак, монтируется линия подпитки из системы холодного водоснабжения, группа безопасности.

Твердотопливные котлы зачастую оборудуются гравитационными системами отопления. Применение теплоаккумулятора актуально только для комплексов закрытого типа, с наличием циркуляционных насосов.

Обвязка котла – важнейший этап сооружения системы отопления. Работы можно произвести своими руками, при этом нужно придерживаться описанных выше правил и схем, паспортов изделий и проектов (в случае газового оборудования). Кроме того, требуется наличие навыков монтажа выбранного оборудования и материалов, необходимого набора инструментов и оборудования.

Что включает в себя работа по обвязки котла

Главную роль во всех отопительных системах играет котел. Он, сжигая топливо, нагревает циркулирующий по трубным магистралям теплоноситель. Однако по-настоящему качественным, безопасным и производительным обогрев будет лишь в тогда, когда продумана правильная обвязка котла отопления, которую можно сделать своими руками.

Все то, что будет располагаться между отопительными приборами и котлом называется обвязкой. Многие не уделяют ей должного внимания, однако именно правильная ее организация решает большинство задач:

Обвязка – что это такое ?

Гарантирует, что давление в системе не превысит максимально допустимый уровень
Будет удалять растворенный в воде воздух, предотвращая образование воздушных подушек
Избавит от окалин, песка, шлака и прочего мусора, циркулирующего вместе с теплоносителем
Будет компенсировать избыточное тепловое расширение
Позволяет подключить более одного контура в систему
Может включать бойлер и накапливать горячую воду, тем самым позволяя экономить

Обобщая вышеназванное, обвязка должна обеспечивать надежность, безопасность и производительность всей системы в целом. Особое внимание необходимо уделить твердотельным котлам, в которых системы автоматизации не предусмотрены. Правильно проложив трубы от них, можно будет добиться большей эффективности, чем у современного газового оборудования.

Схемы

Вводный видео урок

Варианты обвязки котельного оборудования

Вариантов обвязки огромное множество. Однако основной их классификацией является принцип движения теплоносителя по трубам:

Развязка с принудительной циркуляцией

Наибольшее распространение получила обвязка котла отопления с принудительной циркуляцией. Она более практична и удобна. За движение теплоносителя отвечает установленный насос, благодаря которому жидкость будет быстро циркулировать по трубам.

Несмотря на практичность, обвязка с принудительной циркуляцией обладает определенными значимыми недостатками:

Многочисленные устройства, которые включаются в схему, значительно усложняют ее
Высокая стоимость приборов
Высокая стоимость монтажа и последующего регулярного обслуживания
Необходимо балансировать между собой установленные элементы
Зависимости от источников электроэнергии

Установка котлов с двумя и боле контурами требует обвязки с принудительной циркуляцией. Однако основным показателем производительности будет мощность выбираемого котла. Если ее недостаточно, он не будет успевать нагревать требуемое количество теплоносителя.

Развязка с естественной циркуляцией

Самой доступной и простой является обвязка котла отопления с естественной циркуляцией, которую может сделать каждый желающий. В данной схеме насос отсутствует, а теплоноситель движется по трубам благодаря способности холодным, более плотным жидкостям, выталкивать менее плотные, теплые.

Гравитационная схема обладает рядом преимуществ:

Невысокая стоимость установки и обслуживания
Простой монтаж, который каждый может сделать самостоятельно
Возможность быстро восстановить систему в случае поломки

Приступая к работе, необходимо все грамотно рассчитать и учесть несколько важных правил:

Минимальный внутренний диаметр трубы – 32 мм
Расположение радиаторов отопления должно быть выше, чем отопительный котел
Количество поворотов и других преграждающих ход теплоносителю участков сводится к минимуму
Прямые горизонтальные участки должны иметь минимальный уклон 5 мм на метр по направлению движения теплоносителя

Несмотря на неоспоримые преимущества, гравитационная обвязка имеет существенный недостаток. Она применима только для отопления с одним контуром и максимально эффективна в небольших домах. Прокладываемые над потолком и около пола трубы будут слегка портить интерьер.

Коллекторная разводка

В нынешнее время варианты с естественной и принудительной циркуляцией теплоносителя, базирующийся на тройниках, сменяются более современной коллекторной или лучевой развязкой. Она значительно эффективнее, однако сложнее в обустройстве и требует больших начальных затрат.

Коллекторная схема предполагает размещение за отопительным котлом коллектора – особого водосборника. Каждый кран или радиатор, входящий в отопительную систему, подключается к нему отдельно.

Читайте также Конвекторная батарея

Коллектор необходимо устанавливать в специальный шкаф. Теплоноситель, который разогревается котлом, поступает непосредственно в него и лишь потом распределяется по трубопроводам.

Преимущества лучевой схемы разводки должны быть очевидны каждому:

Имеется возможность контролировать отдельные отопительные элементы в одном месте – коллекторном шкафу
В каждой точке отопительной системы обеспечивается стабильное равнозначное давление

Однако высокий уровень комфорта обойдется недешево. К каждому отдельному узлу придется прокладывать свой трубопровод. Это повлечет увеличение времени монтажа, расход труб, фитингов и прочей вспомогательной арматуры.

Приступая к выполнению обвязки котла отопления, необходимо заранее составить перечень требуемого оборудования и комплектующих. Основными элементами, без которых невозможно осуществить работу, являются:

Клик для увеличения изображения

Циркуляционный насос, предназначение которого известно каждому. Он должен обеспечивать бесперебойное движение теплоносителя по трубам отопительной системы
Расширительный бак – емкость, которую устанавливают в самой верхней точке. В ней скапливаются излишки теплоносителя и отводятся в канализацию
Воздушные клапаны – специальные устройства, которые удаляют накопившийся в системе воздух. Чаще он попадает туда вместе с теплоносителем и если его не устранить, может образовать воздушную закупоривающую пробку
Грязевик – его предназначение удалять из теплоносителя различный мусор, песок, накипь, шлак и т. д.
Гидростатическая стрелка – представляет собой толстую трубу с циклическим ответвлением и устанавливается между обраткой и подачей. Ее основная задача – подключение к системе контур с другими параметрами теплоносителя
Коллектор или тепловой – емкость, которая накапливает в себе горячую жидкость

Делаем обвязку своими руками

В первую очередь следует установить котел отопления. Для напольной модели следует предусмотреть небольшое бетонное основание, а вокруг уложить лист стали. Затем оборудование подсоединяют к дымоходной трубе. Для газовых моделей лучше всего остановиться на коаксиальном дымоходе.

Не стоит обустраивать отопительную систему без вытяжки. Самый простой метод – небольшое прикрытое в стене решеткой отверстие. Для отопительной системы, работающей с несколькими контурами и базирующейся на емком мощном котле, устанавливают вытяжно-притяжной шкаф.

Наступает пора приступить к самому главному этапу проведения работ – обвязке:

Прежде чем начать соединять между собой трубы, следует учесть их входной и выходной диаметры – они должны быть равны между собой
В первую очередь выбирается месторасположения коллектора, ознакомившись с прилагаемой инструкцией. В ней должны быть расписаны подающие и принимающие лини
Как правило, от котла до трубопровода прокладывается труба диаметром 1.25 дюйм, от коллектора к приборам – 1 дюйм
Если часть отверстий коллектора не будет использоваться, они закрываются заглушками
На входном патрубке нужно установить смесительный (распределительный) патрубок, который будет следить за температурой подающегося теплоносителя, в системах «теплый пол» аналогичный элемент монтируется на выходе
На обратной магистрали устанавливают насос. Он может монтироваться за распределительным клапаном или непосредственно врезаться в контур
Последним рабочим этапом является монтаж дополнительных приборов: различные датчики, краны, фильтры, предохранители и т. д.

Обучающие видео

Каждый хозяин должен самостоятельно оценить текущую обстановку и выбрать наиболее подходящую обвязку котла отопления, удовлетворяющую его критериям и требованиям. Безусловно для частного коттеджа с большим количеством комнат приоритет отдается принудительной схеме с коллектором, для дачи можно остановиться на гравитационном варианте.

Работы необходимо проводить поэтапно, убеждаясь в качестве уже собранной части системы. По возможности следует обратиться за советом к специалисту или нанять профессиональных мастеров, дающих гарантию надежности и качества.

Схемы обвязки котла отопления при различных видах циркуляции и контурах

При построении автономного отопления дома важно правильно продумать и выполнить обвязку газовых, твёрдотопливных и электрических котлов. Давайте рассмотрим возможные схемы и элементы обвязки, поговорим о классических, аварийных и специфических контурах, а также об основном оборудовании этих схем.

Основные принципы выполнения обвязки котла любой конструкции — это безопасность и эффективность, а также максимальный ресурс всех элементов отопительной системы. Рассмотрим различные варианты организации отопления, чтобы при индивидуальном строительстве принять взвешенное и наиболее подходящее для конкретного случая решение.

Подсоединение котла к источникам питания

Если котёл работает на газовом топливе, то к нему нужно организовать подачу газа. При магистральном газоснабжении это должен сделать работник газовой службы. Если отопление от баллонов, нужно заключить договор аренды с Газтехнадзором, а монтаж поручить компании, имеющей разрешение на данный вид работ. Все работы, связанные с газом, потенциально опасны и это не тот момент, когда стоит экономить и выполнять работу своими руками.

1. Подача отопления. 2. Горячая вода для бытовых нужд. 3. Газ. 4. Холодная вода к контуру ГВС. 5. Обратка отопления

При использовании баллонного газа обязательно используется редуктор, объединяющий группу баллонов

Электрокотёл нужно присоединить к сети. Котёл и клеммная коробка должны быть заземлены, все соединения выполняются медной проводкой с сечением не меньше указанного в техническом паспорте к оборудованию.

Котёл на твёрдом топливе всегда автономен и требует только присоединения труб отопления и горячего водоснабжения. Подключения к электрическим цепям питания требуют только блоки автоматического управления, если они задействованы.

Одно- и двухконтурные котлы

Одноконтурные котлы предназначены в первую очередь для отопления. Через них проходит только один контур, включающий автоматику, разводку труб и радиаторы. В контур может быть включён и бойлер косвенного нагрева для подачи горячей воды в смесители рукомойников, душа и ванны. Мощность котла подбирается с соответствующим запасом по мощности. Целесообразность такого подключения в большинстве случаев несколько сомнительна, так как нарушает стабильность функционирования системы отопления внезапным отбором тепла. Проблему можно решить, оборудовав контур сложной системой управления, которая в некоторых моделях может идти в комплекте с котлом.

Одноконтурный котёл с бойлером косвенного нагрева: 1. Котел. 2. Обвязка котла. 3. Радиатор. 4. Бойлер косвенного нагрева. 5. Ввод холодной воды

В двухконтурном котле горячее водоснабжение, наряду с отоплением, входит в функции котла и составляет один из двух его контуров циркуляции. Более стабильная работа обеих систем осуществляется при работе котлов, оборудованных двумя отдельными теплообменниками для двух контуров. Особенность системы: отсутствие бака-накопителя горячей воды.

Подключение двухконтурного котла: 1. Котел. 2. Обвязка котла отопления. 3. Отопительный контур. 4. Ввод холодной воды

Схема обвязки котла при естественной циркуляции

Естественная циркуляция основана на законах физики — температурном расширении теплоносителя и гравитации, поэтому обвязка котла не включает напорное оборудование.

Чтобы вода в контуре совершала непрерывное движение, нужно соблюсти несколько правил.

Котёл должен находиться в самой низкой точке дома, желательно в подвале или в специально оборудованном приямке.

Трубопровод от верхней точки к радиаторам отопления, и от них в «обратку» должен быть выполнен с уклоном не менее 0,5° для снижения гидравлического сопротивления системы.

Отопление с естественной циркуляцией. H — разница уровней линий подачи и обратки, определяет напор в контуре отопления

Диаметр труб разводки отопления должен обеспечивать скорость воды не ниже 0,1 м/с и не выше 0,25 м/с. Такие значения нужно принимать предварительно и проверять расчётом, исходя из разницы температур на входе и выходе (градиент) и разницы высоты по осям котла и радиаторов (не менее 0,5 м).

Гравитационные контуры котла могут быть открытого и закрытого типов. В первом случае в самой высокой точке системы (на чердаке или крыше) устанавливают расширительный бак открытого типа, он же выступает в роли воздухоотводчика.

Закрытая система оборудуется мембранным баком, расположенным на одном уровне с котлом. Так как закрытая система не имеет прямого контакта с атмосферой, она должна быть укомплектована группой безопасности (манометр, предохранительный клапан и воздухоотводчик). Располагается группа таким образом, чтобы воздушный клапан находился в наивысшей точке контура.

Системы с естественной циркуляцией являются независимыми от электропитания и наиболее распространены там, где электросети отсутствуют или работают ненадёжно.

Схема обвязки котла при принудительной циркуляции

Побудителем движения воды в контуре с принудительной циркуляцией является циркуляционный насос. Схемы также могут быть открытыми (с расширительным баком открытого типа) и закрытыми (с мембранным баком и группой безопасности).

Циркуляционный насос, как правило, устанавливают в месте, где температура воды имеет самое низкое значение — на её входе в котёл, и монтируют на той же площадке. Выбор насоса осуществляется на основании расчёта отопления, показывающего необходимый расход теплоносителя, и характеристик котла. Регулирование расхода теплоносителя осуществляется на основании температуры обратной воды по импульсу от установленного на входе в котёл датчика.

1. Котёл. 2. Группа безопасности. 3. Расширительный бак. 4. Циркуляционный насос. 5. Радиаторы отопления

Одно- и двухтрубная разводка системы отопления

Однотрубная система широко распространена в многоквартирных домах старой застройки. Температура воды от радиатора к радиатору постоянно понижается, что ведёт к неравномерному обеспечению теплом отдельных помещений. В двухтрубной системе теплоноситель распределяется равномерно по всем радиаторам, потерявший температуру, попадает во вторую трубу — «обратку». Таким образом, двухтрубная система обеспечивает дом теплом более равномерно.

1. Однотрубная схема разводки. 2. Двухтрубная схема разводки

Коллекторная схема разводки отопительной системы

При большом количестве радиаторов отопления, расположенных на разных этажах, или при подключении «тёплого пола», лучшей схемой разводки является коллекторная. В контуре котла устанавливают минимум два коллектора: на подаче воды — раздающий, и на «обратке» — собирающий. Коллектор представляет собой отрезок трубы, в который врезаются отводы с вентилями для возможности регулирования отдельных групп.

Коллекторная группа

Пример подключения контура отопления и системы «тёплый пол» с помощью коллекторной группы

Коллекторную разводку называют также лучевой, так как трубы лучами могут расходиться в разные стороны по всему дому. Такая схема в современных домах одна из наиболее распространённых и считается практичной.

Первично-вторичные кольца

Для котлов мощностью от 50 кВт или группы котлов, которые предназначены для отопления и горячего водоснабжения домов большой площади, применяется схема первично-вторичных колец. Первичное кольцо составляют котлы — генераторы тепла, вторичные кольца — потребители тепла. Причём потребители могут устанавливаться на прямой ветви и быть высокотемпературными, или на обратной — и называться низкотемпературными.

Для того чтобы в системе не было гидравлических перекосов и для разделения контуров, между первичным и вторичными кольцами циркуляции устанавливают гидроразделитель (стрелку). Он же защищает теплообменник котла от гидравлических ударов.

Если дом большой, то после разделителя устраивают коллектор (гребёнку). Чтобы система работала, нужно произвести расчёт диаметра стрелки. Выбор диаметра осуществляется на основании максимальной производительности (протока) воды и скорости потока (не выше 0,2 м/с) или как производная от мощности котла с учётом градиента температур (рекомендованное значение Δt — 10 °С).

Формулы для расчётов:

G — максимальный расход, м 3 /ч;
w — скорость воды через поперечное сечение стрелки, м/с.

Р — мощность котла, кВт;
w — cкорость воды через поперечное сечение стрелки, м/с;
Δt — градиент температур, °С.

Аварийные контуры

В системах принудительной циркуляции насосы зависят от электропитания, которое может отключиться. Чтобы не произошёл перегрев котла, способный вывести оборудование из строя или даже привести к разгерметизации, котлы снабжают аварийными системами.

Первый вариант. Источник бесперебойного питания или генератор, которые будут питать циркуляционные насосы. По эффективности такой способ один из наиболее оптимальных.

Второй вариант. Обустраивается малое резервное кольцо, работающее по гравитационному принципу. При отключении циркуляционного насоса в систему включается контур с естественной циркуляцией, обеспечивая сброс тепла теплоносителя. Полноценного отопления дополнительный контур обеспечить не может.

Третий вариант. При строительстве закладываются два полноценных контура, один работает по гравитационному принципу, второй с помощью насосов. Системы должны иметь возможность тепломассообмена на аварийный период.

Четвертый способ. Если водоснабжение централизованное, то при отключении насосов холодную воду подают в контуры отопления через специальную трубу с запорным вентилем (перемычку между системами водоснабжения и отопления).

В заключение предлагаем посмотреть видео о правилах расчета однотрубной системы отопления частного дома.
