Вездеходы

Некоторые журналы постоянно знакомят своих читателей с различными вездеходами амфибиями, многоколесными автомобилями, снегоходами, аэросанями, мотонартами. Такие статьи знакомят своих читателей не только с отдельными удачными конструкциями машин, но и с чертежами вездеходов, дают информацию о разных направлениях поиска, в том числе и любительского.

В журналах, за последние семь лет, были напечатаны обзорные статьи, в которых анализировались все известные схемы различных вездеходов амфибий и других машин на воздушной подушке. А так же делались прогнозы на «завтрашний день», какие изменения в конструкциях моторизированных нарт и саней ожидается в будущем. Рассматривались различные перспективы развития техники предназначенной для работы в сложных условиях труднопроходимых мест. Не все любители данной техники имеют такую возможность, проследить за всеми новостями и за последней деятельностью своих коллег, за всеми достижениями специальных фирм, находящихся за рубежом. С легкой руки печатных изданий издаются обзорные статьи о новых конструкциях микро вездеходов в иностранных фирмах. Такого рода статьи очень помогают любителям вездеходов амфибии, расширить свой кругозор, выбрать правильное направление проектирования, преодолеть возникающие трудности в реализации своих собственных проектах, благодаря предоставленным чертежам вездеходов.

В одной из публикаций был рассмотрен веломобиль амфибия, в котором подробно рассказывалось, как он устроен, а так же рассматривались аэросани, которые создали саратовские самодельщики Быков и Яковлев. Рациональность и законченность проектного решения, которых сразу же привлекает к себе внимание.

Лыжно-колесные снегоходы, созданные Тимохиным из Тулы, сразу же завоевали читательские симпатии. Машины были испытаны в Заполярье и сразу же после испытаний получили широкую известность среди любителей этого рода техники. Так же были предоставленычертежи вездеходов.

Самые интересные новости были представлены читателю о «всесредной» и всесезонной вездеходной технике. Снегоходы, аэросани, мотонарты и другие автомобили этого направления используются обычно в определенное время года, в какой-нибудь одной или двух средах, или на суше или на воде. Тогда как вездеходы амфибии на воздушной подушке используются в любое время года и не имеют ограничений в использовании. Такая техника может преодолеть любые препятствия во всех четырех сезонах. Единственный минус этой техники, что он преодолевает препятствия на ровной местности, а вот лесистая часть нашей планеты им не подвластна. В лесу на АВП не разгонишься.

Для таких мест с пересеченной местностью, были представлены статьи, которые рассказывали о вездеходах амфибиях имеющих шины низкого давления. Эта техника имеет широкопрофильные шины, имеющие низкое давление, использовать их можно круглый год, не зависимо от местности, так как эти машины могут плавать.

Статья о пневмоходе, созданным Громовым из Череповца, написанная после того как прошла передача «Это вы можете» на Центральном телевидении, подробно описала эту универсальную машину и даже были предоставлены чертежи вездехода. Пневмоход и в самом деле универсальный, способный преодолеть любые преграды. Испытания пневмохода проводились в окрестностях самого Череповца. Специальный корреспондент, присутствовавший на испытаниях, писал, что вплотную к болоту испытатели подъехать не решились и выгрузили части пневмохода из багажника прямо в лесу. На сборку пневмохода ушло всего семь минут, пришлось закрутить всего девятнадцать гаек. Скромные габариты машины, метр в высоту и чуточку больше метра, в ширину, длина немного больше двух метров. Четыре колеса, кузов, рама с двигателем, очень напоминает трактор «Кировец».

Сразу после сборки, Громов сел за руль, запустил двигатель, и мы поехали. «Гибкая» рама вездехода легко позволяла лавировать ему между соснами. Достаточная скорость машины, хорошая маневренность помогла нам, когда мы выехали их леса, легко преодолеть песчаную почву, кочки которые появились после мшистого ковра. И вот мы едим по зеленому лугу, кое- где на нашем пути попадаются чахлые сосны. Мы прибавили газу, и замечательный вездеход легко покатил по невысокой траве. И тут корреспондент заметил, что колеса вездехода мокрые от воды и понял, что вездеход едет по болоту, оставляя за собой еле заметный след. Корреспондент попросил Громова остановиться и попробовал встать на зеленый покров, но тут же провалился в мутную жижу почти по колено, а машина стояла рядом как на парковочной площадке, выбравшись на ближайшую кочку, корреспондент сделал фото Александра Николаевича прямо посередине болота. Когда испытатели поехали обратно, корреспондент не решился больше покинуть машину на болоте… Далее испытания проходили на берегу реки Мологи, которые сильно изрезаны внешними водами. Вездеход амфибия легко преодолевал крутые подъемы, при преодолении которых трудно было удержаться на сидении, а машина даже не думала буксовать ни на одном из препятствий. Шарнирное соединение половин рамы позволяло колесам не терять сцепления с поверхностью земли при любых неровностях. Самые захватывающие впечатления корреспондент получил, когда испытания проводились на воде. Не снижая скорости, прямо с крутого берега машина выехала на водную гладь, мальчишки, находившиеся не далеко, взревели от восторга! Машина прошла по дну и… поплыла! Правда не так быстро, хотя колеса продолжали вращаться с полной скоростью, так как Громов сначала не собирался вездеход использовать, как лодку, и поэтому не были предусмотрены гребные поверхности (водозацепы). Машина надежно держалась на воде.

Испытания показали, что вездеход амфибия на раме имеющей шарнирное соединение и шинами низкого давления действительно вездеходен! Он не только легко передвигается по сильно пересеченной местности, но и легко везет груз и двух пассажиров, далеко не легких.

Легкость, с которой машина преодолевала самые крутые склоны, говорит о том, что тяговые характеристики самого двигателя и особенности ходовой части машины позволяют использовать ее в качестве тягоча. А еще создатель хочет приспособить свою машину для обработки огорода на даче! Итак, что мы имеем? Рама на шарнирах и привод на все четыре колеса, что дает хорошую проходимость. Колеса имеют постоянное сцепление с поверхностью земли, что не дает перегружать отдельные колеса. Хорошая маневренность вездехода, которая позволяет машине разворачиваться почти на месте. Простая конструкция машины. Рама вездехода состоит из двух частей, которые соединены между собой шарниром, вращающемся- вертикально. Передняя часть машины это жесткий сварной узел с топливным баком, сиденьем для водителя, педалью управления. Шарнир, имеющий вертикальную ось вращения – это две вилки соединенные между собой мощными пальцами. Что бы колеса, не имели трения, между собой при движении, на шарнире предусмотрены ограничения. На задней части рамы прикреплен мост, съемный кузов и тормоз. Шарнир на задней части имеет горизонтальную ось вращения, к задней вилке которого прикреплен кожух, он неподвижный и имеет внутреннюю резьбу с бронзовой втулкой, которая выполняет роль- подшипника для задней части рамы. Сам кожух во втулке удерживается шпилькой, которая служит ограничителем угла шарнирной рамы.

ВП-150М- двигатель – установлен на машине поперек движения, так он занимает меньше места и вентилятор охлаждения при таком расположении двигателя лучше работает. Центральный кронштейн крепления находится на кожухе под самым цилиндром двигателя. Задний кронштейн находится на кожухе передачи, а нижний на блоке моста справа. Топливный бак крепится к картеру двигателя и имеет емкость 5.5 литра, топливо из бака в карбюратор поступает механически. На переднем мосте находится педаль сцепления – слева и педаль газа – справа. Рычаг передачи ручной, к зубчатому стержню приварен шарик, для удобства переключения скоростей. Запуск двигателя происходит от кикстатера. Выхлопная труба находится под сидением. Трансмиссия машины симметрична от оси подшипниковой рамы. Карданный вал с помощью цепной передачи создает крутящий момент. Из прутка выточен карданный вал, имеющий на концах шлицы, а в шейке манжеты уплотнения.

Другие карданы с крестовинами позаимствованы у мотоцикла «Урал». На заднем вале предусмотрен тормоз от мотороллера «Вятка», управляющий трос выведен к рулю. Дифференциал мостов машины традиционный, имеет две шестерни от «Москвича412», а полу-осевые шестерни выполнены самостоятельно. От мотоцикла «Урал» так же взята коническая передача. Рулевое управление вездехода имеет съемный штурвал, червячный рулевой привод, вертикальную колонку, тяга регулируется двумя качалками. Так же проста конструкция колеса, основной элемент которых алюминиевая ступица, диски тоже алюминиевые. К самим дискам прикреплены брезентовые ремни, которые удерживают шину, а так же две камеры 720х310мм, находящиеся одна в другой, брезентовая лента служит защитой с защипами грунтозацепами. Ступица с внешней стороны закрыта крышкой, которая защищает ее от грязи. Кузов состоит из сварной стальной рамы, панели которой текстолитовые. Три швеллера придают полу необходимую жесткость. Кузов вездехода весит всего 6.5кгс, однако размеры машины позволяют с легкостью поместиться двум людям и грузу. Вездеход амфибия не требует большого технического ухода. Самое главное следить за тем, что бы, не закончилось топливо в баке, что бы давление воздуха в шинах было на уровне и трансмиссионное масло в мостах было в порядке. Вот и весь не сложный уход, который требует этот замечательный вездеход амфибия. Если вы захотите сделать подобную машину, чертежи вездехода можно найти в интернете, распечатать на простую бумагу и конечно связаться с конструктором этой замечательной машины, и вы можете стать счастливым обладателем вездехода амфибии и посетить самые недоступные места нашей родины.

На чертеже предоставлены следующие узлы:

ходовая часть,
топливный бак,
рулевая колонка с кронштейном крепления,
двигатель,
кронштейн крепления двигателя, центральный,
выхлопной патрубок,
рулевая колонка,
кожухи дифференциалов,
ограничители угла шарнирной рамы,
рулевая тяга,
рулевой червячный привод.
Болт крепления кузова, ограничительный,
Соединительное звено,
Карданный вал с передним кожухом,
Петля крепления кузова,
Карданный вал с задним кожухом,
Педаль газа,
Рычаг переключения передач,
Кронштейн крепления двигателя, нижний,
Кикстартер,
Педаль сцепления,
Фланцы полуосей,
Приемный патрубок глушителя,
Несущая рама (дуга с глушителем),
Подножка,
Выхлопная труба,
Несущая дуга рамы,
Рулевая качалка,
Тормозной барабан,
Трос тормоза,
Кронштейн рулевого привода,
Задний карданный вал,
Передний карданный вал,
Ручка тормоза,
Кронштейн крепления двигателя. Задний,
Кожух цепной передачи.

Имеется схема трансмиссии, соединение привода с передним карданным валом, схема установки тормоза, подробная конструкция шарнирной рамы, схема заднего моста и колес, а так же схема кузова.

Каракат своими руками

Основная особенность этого болотохода — надежность конструкции. При изготовлении я исходил из наличия серийных узлов, которые выпускает наша промышленность. В качестве двигателя вездехода использовал имеющийся — от ИЖ-Планета. Установил на него воздушное принудительное охлаждение от мотоколяски СЗД в народе «Инвалидка».

Коленвал оставил родной планетовский, т.к. посадочное место под генератор у СЗД не подходит, нужен поменьше. Катушку зажигания на болотоход установил от ИЖ на 6 Вт (фото 1).

Мостом вездехода послужил задний мост от автомобиля «Ока» (фото 2).

Рама, тормоза и передача караката

Несущая конструкция — рама ИЖ-Планета. Переварил и усилил ее с использованием профильных труб 20x20x2,5 мм, 40x20x2,5 мм (фото 3). Переднюю вилку размером 40x40x2,5 мм сделал из этого же материала (фото 4).

Особенность цепной передачи от двигателя на КПП заключается в доработке узла для установки ведомой звезды на первичный вал КПП. Чтобы разгрузить подшипник первичного вала и исключить вероятность изгибания, я установил отдельный подшипник с узлом передачи крутящего момента.

Узел состоит:
✔ из диска сцепления от «Оки»,
✔ крышки КПП ИЖ-Планета с ведущей шестерней и насыпным подшипником,
✔ листа стали (толщиной 3 мм, d 120 мм) для передачи момента и сопряжения диска сцепления с ведущей шестерней,
✔ пластины из листа стали (той же толщины) для установки всего узла на КПП «Оки» (фото 5).

Расчет передаточного числа силовой передачи сделал по формуле:
N = п1хп2хпЗх . ni, где п — передаточное число каждой передачи в составе трансмиссии.

Рассчитал так, чтобы крутящий момент, который развивает двигатель (с учетом понижающих передач) не превысил допустимый момент, выдерживаемый КПП «Оки».

Тормозная система — ВАЗ-01 с приводом тормозов от троса ручника. Трос приспособил к штатному рычагу мотоцикла.

Натяжитель цепи использовал от натяжного ролика ВАЗ-08. Привод на колеса сделал из ШРУСа «Оки» и полуоси ВАЗ-01, соединив их сваркой. Полуось закрепил в штатное место (в отрезанную от моста ВАЗ фланцевую часть).

Колеса вездехода. Взял за основу диски колес от BA3-13 и приварил спицы и обода на самодельном станке (состоит из строительного поддона и фанеры, 4-х шпилек и тормозного барабана для их фиксации) (фото 6).

Шины размером 500×70-R20 взял от тяжелого вездехода. Собрал их по принципу «камера в камере» и стянул ремнями из конвеерной ленты (фото7).

Каракат получился легкий и с хорошей проходимостью!

Как сделать каракат своими руками

Каракат своими руками
Каракат своими руками
Каракат своими руками

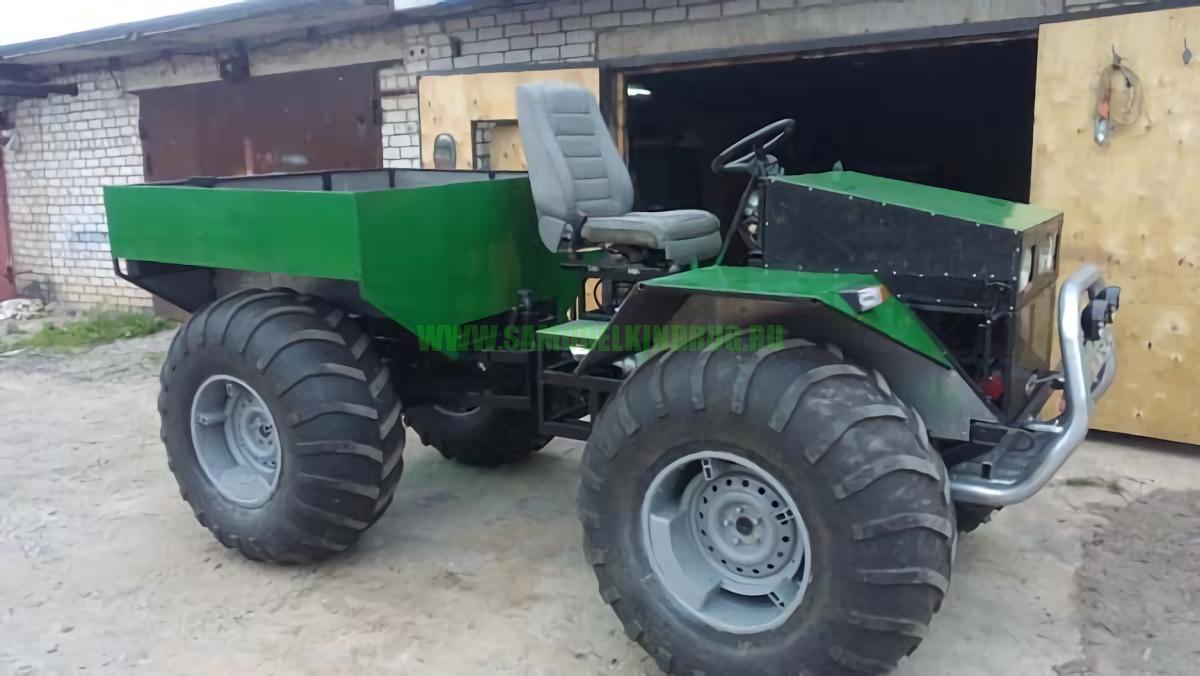

Самодельный вездеход переломка на ободрышах

Уважаемые посетители сайта “Самоделкин друг” сегодня мы с Вами рассмотрим пошаговый процесс сборки вездехода переломки на ободрышах Александра Мурашова. Видео испытаний и фото сборки прилагается. Данный вездеход имеет две полурамы соединенные между собой поворотным кулаком с переднего моста от УАЗа, приводится в действие от рулевого управления ВАЗ. Полурамы сварены из профтрубы квадратного сечения, задняя часть рамы имеет конусную форму сужающуюся к месту соединения с поворотным кулаком -то необходимо для увеличения угла поворота. Данная компоновка рамы заимствована у трактора Т-150, тоесть принцип работы перелома.

Двигатель установлен от Отечественного автомобиля ОКА 0,7 л 33 л/с Коробка и мосты ВАЗ, колеса ободрыши , колесные диски ВАЗ доработанные под внутренний диаметр колеса, дополнительно сделана защита соска камеры. Карданные валы укорочены и подогнаны.

Дополнительно сделана облегченная кабина и кунг из профтрубы, кунг обтянут банером.

Материалы

ДВС ОКА 0.7 33 л/с
Мост ВАЗ 2 шт
проф-труба
КПП ВАЗ
колеса ободрыши
поворотный кулак УАЗ
отделочные материалы: алюминиевый лист, поликарбонат, баннер.

сварочный инвертор
УШМ (болгарка)
дрель
набор гаечных ключей
измерительный инструмент
умелые руки)

Пошаговые фото сборки вездехода своими руками.

Рама сварена из проф-трубы, перед вами передняя ее часть на которую в дальнейшем будет установлен двигатель. Задняя часть рамы. Место крепления моста к раме. Примерка моста. Колесные диски установлены на ступицы моста. КПП Две полурамы соединены между собой поворотным кулаком от переднего моста УАЗ. Тормозная система. Укорачивание карданных валов вездехода. Поворотный кулак УАЗ Обратите ВНИМАНИЕ. Рычаг переварен в прямое положение. Соединение укороченных карданных валов с мостом. Обратите Внимание! Что крутящий момент передается прямо через поворотный кулак. Установлен двигатель от автомобиля ОКА 0,7 л 33 л/с Угол поворота одной части рамы относительно другой. Изготовление колесных дисков вездехода. Обод. Обдирка шин. Обратите ВНИМАНИЕ! Сосок камеры надежно защищен! Установлено рулевое управление и панель приборов. Изготовление кузова и кунга вездехода. Облегченная кабина отделывается поликарбонатом. Облицовка листовым алюминием. Двигатель и подключение электропроводки. Видео с испытаний вездехода.

Каракат своими руками: чертежи и схемы, ЗИС 5, на шинах низкого давления, 4х4 с ломающейся рамой (переломка), с лифановским двигателем на 4 колеса, собрать самодельные каракаты, снегоходы, как проще сделать, колесо, узел перелома, рулевой, диск, ободрыши из покрышек, кабину, трехколесный, болотоход на камерах, изготовление из мотоцикла, из рамы УАЗ 452, Lifan 15 л.с., из муравья, из бензопилы

Делается ли вездеход из «Оки»? Как сделать каракат своими руками на обдирышах, гусеничную модель с двигателем и мостами УАЗ? Какие запчасти и материалы понадобятся и каковы ключевые этапы сборки?

Особенности конструкции

Изготовление самодельного вездехода из «Оки» привлекательно уже потому, что это выгоднее многих официально производимых конструкций. В качестве основы подойдут не только совершенно новые, но и сломанные либо побывавшие в ДТП автомобили. Многие любители создают настоящие «универсальные» вездеходы, которые едут на шинах низкого давления. Некоторые модели оснащаются воздушными подушками.

Гусеничный транспорт тоже можно сделать своими руками, однако это решение, скорее, подойдет для езды по снегу, и в летние месяцы его преимущества, мягко говоря, неочевидны.

Но все меняется – стоит только выехать на пересеченную, а особенно заболоченную или сильно увлажненную местность. Там гусеницы убедительно продемонстрируют свое превосходство. Дорогостоящие комплектующие покупать не надо. Стоит учесть, что в колесных вариантах ведущими оказываются все движители. Полезно использование «переломных» рам, которые куда практичнее жестких аналогов.

Возвращаясь к гусеничным вездеходам, следует подчеркнуть, что они особенно хороши для охотников, егерей и любителей рыбалки. Такая техника будет приятна, конечно, и для ценителей экстремального туризма. Чаще всего длина транспортного средства не превышает 3 м, потому что иначе сокращается проходимость. Да и сложностей при изготовлении будет больше. В любом случае придется проводить тщательные расчеты и готовить детальные чертежи.

Как собрать каракат своими руками: чертежи и схемы, на шинах низкого давления, переломка, с лифановским двигателем на 4 колеса

Изготовить каракат своими руками можно несколькими способами. За основу берут готовые механизмы: двигатель бензопилы, мотороллер «Муравей», автомобиль УАЗ и др. Самодельный вездеход держится на воде, при перемещении по суше не повреждает растительного покрова.

База Оки, трансмиссия – Нивы

В этом «легковом тракторе» довольно трудно узнать Оку, которую владелец умудрился поставить на поистине гигантские шины низкого давления на самодельных дисках, собранные из пришедших в полную негодность камер и защищенные от механических повреждений плотным тканевым слоем из пожарного рукава.

Мало того, мастер пошел еще дальше, предусмотрев в своем супервнедорожнике полный привод, используя для этих целей трансмиссию от старенькой Нивы. Примечательно, что вся ходовая часть также была позаимствована у Нивы, что делает возможным преодоление практически любого бездорожья.

Кроме того, на борту этого гибрида была предусмотрена лебедка на случай различного форс-мажора. Что же касается недочетов, то особого доверия не вызывает долговечность таких шин и ходовой, хотя вполне возможно, что эти опасения являются совершенно напрасными.

Узел перелома вездехода переломки своими руками

Самодельный вездеход-переломка 4х4, оснащенный мотоциклетным или автомобильным . двигателем либо мотором от сельскохозяйственной техники, способен преодолевать глубокий снег и заболоченные участки леса. Шарнирное соединение секций рамы обеспечивает повышенную маневренность и проходимость на слабых грунтах. В конструкции используются детали от автомобилей, что дополнительно снижает стоимость постройки вездехода.

Узел перелома на вездеход из кулака УАЗ: подробно

Подробная инструкция как сделать узел перелома на вездеход или минитрактор из кулака от УАЗа.

При постройке вездехода или минитрактора с ломающейся рамой, самая основная деталь — это узел перелома, который соединяет две рамы, в нём встроен ШРУС передающий вращающий момент через кардан на задний мост. Также узел переломной рамы позволяет совершать повороты транспортного средства.

Для минитракторов и вездеходов массой до 1т можно использовать поворотный кулак от переднего моста УАЗа, который нужно основательно доработать, поставить в него ШРУС, зафиксировать его подшипниками.

Ниже предоставлена подробная фото инструкция переделки кулака УАЗа в узел перелома вездехода.

Приобретён ШРУС от УАЗа.

Также понадобится пара задних ступичных подшипников от ВАЗ 2108.

Поворотный кулак от переднего моста УАЗа.

Примерка, наносим размеры.

Трещётку растачиваем под подшипник.

Часть чулка моста УАЗа также растачиваем под подшипник.

Сам ШРУС сделан из закалённого металла который очень тяжело поддаётся обработке, чтобы расточить его, сначала нужно (отпустить металл), для этого нужно металл нагреть на газовой горелке и положить в угли для остывания. После обработки металл станет более податливым для токарных работ.

Теперь нужно осадить подшипники на свои места.

На фото все детали для сборки узла перелома.

Готовая работа, узел перелома можно ставить на вездеход или минитрактор.

Автор самоделки: Эдуард Мурашов.

(3 оценок, среднее: 5,00 из 5)

Кулак поворотный на переломку

Переделка поворотного кулака от УАЗа в узел перелома для минитрактора: подробный фото отчёт проделанной работы.

Уважаемые посетители сайта «Самодельные минитратора», предлагаем Вашему вниманию очередную самоделку — поворотный кулак для переломки минитратора или вездехода. Просмотрев эту работу, Вы также сможете своими руками сделать поворотный механизм для переломки. Для изготовления узла перелома использован поворотный кулак от автомобиля УАЗ.

Далее на фото показано пошаговое изготовление самоделки.

В результате получился вот такой узел перелома между полурамами трактора переломки. Его можно установить на самодельный минитрактор или вездеход с рамой переломного типа.

Автор самоделки: Виталий Подгорный.

Понравилась самоделка, поделитесь в соц. сетях

Конструкция бортоповоротного вездехода

На рынке имеется множество вариантов вездеходов, которые выпускаются промышленностью, но не всегда их возможности и цена соответствуют ожиданиям. Поэтому время от времени появляются интересные самоделки, свой вариант машины владелец сам доводит до ума. Особый интерес представляют бортоповоротные вездеходы. Этот тип машин способен совершать полный разворот на месте путем передачи крутящего момента на один из бортов, в этом типе поворота их основное отличие от стандартных вездеходов.

Особенностью таких изделий являются небольшие размеры, поэтому их выпуском занимаются чаще всего конструкторы-любители. К тому же размеры машины должны быть таковы, чтобы была возможность перевезти ее в прицепе. Сделанный своими руками автомобиль тем и хорош, что выполняется в соответствии с нуждами и запросами будущего владельца. Вездеход бортоповоротный по своим возможностям почти равен стандартным болотоходам.

Читайте также Деревянные 3д панели в интерьере

Узел перелома на вездеход из кулака УАЗ: подробно

Подробная инструкция как сделать узел перелома на вездеход или минитрактор из кулака от УАЗа.

Ниже предоставлена подробная фото инструкция переделки кулака УАЗа в узел перелома вездехода.

Приобретён ШРУС от УАЗа.

Также понадобится пара задних ступичных подшипников от ВАЗ 2108.

Поворотный кулак от переднего моста УАЗа.

Примерка, наносим размеры.

Трещётку растачиваем под подшипник.

Часть чулка моста УАЗа также растачиваем под подшипник.

Теперь нужно осадить подшипники на свои места.

На фото все детали для сборки узла перелома.

Готовая работа, узел перелома можно ставить на вездеход или минитрактор.

Автор самоделки: Эдуард Мурашов.

Как сделать переломку своими руками

Вездеход-переломка 4х4 утилитарного типа может быть изготовлен самостоятельно. Для сборки потребуются чертежи (разрабатываются с нуля или используется документация из журналов), а также место для проведения монтажных работ.

Необходимо заготовить комплект слесарного инструмента, сварочный аппарат, измерительные приспособления и сверлильный станок (возможно применение электрической дрели).

В процессе сборки потребуется доработка конструкции, поскольку чертежная документация не может учесть все особенности конструкции применяемых деталей и узлов.

Необходимые материалы и детали

Минимальный набор комплектующих для сборки:

силовой агрегат с навесным оборудованием и выхлопной системой;
ведущие мосты с установленными дифференциалами и идентичными главными парами;
коробка передач и раздаточный редуктор;
карданные валы;
радиатор системы охлаждения;
поворотный кулак для соединения секций;
стальной профиль замкнутого сечения;
покрышки (типа «ободрыши»);
дополнительные материалы для изготовления рулевого управления и элементов кузова.

Изготовление рамы

Для изготовления секций пространственной рамы используются куски стального профиля, скрепленные контактной сваркой. При изготовлении учитываются размеры двигателя и агрегатов трансмиссии, предусматривается установка точек крепления для узлов. Конструкция рамы должна выдержать вес установленного оборудования и дополнительные нагрузки, возникающие во время передвижения по болоту или глубокому снегу. Если в процессе эксплуатации появляются трещины и разрывы, то потребуется переделка силового каркаса.

На раме предусматриваются торцевые пластины с отверстиями для крепления подвижного кулака. Внутри кулака имеется отверстие, через которое проводится карданный вал. Подобное решение снижает риск повреждения привода при движении по пересеченной местности. На полурамах имеются точки для установки мостов, оснащенные усилителями. Для определения корректности изготовления конструкции производится пробная установка агрегатов. Рекомендуется зачистить раму от следов коррозии и покрыть слоем кислотного грунта, предотвращающего появление коррозии.

Установка коробки и мостов

Коробка крепится к силовому агрегату или устанавливается отдельно (например, в конструкциях с двигателем Лифан от сельхозтехники). Коробка передач и раздаточный — устанавливаются на позволяющих снизить уровень вибраций подушках с резиновыми вкладышами. Мосты располагаются на кронштейнах, а затем крепятся стремянками и гайками. Приваривать детали не рекомендуется, поскольку происходит коробление чулок моста, что вызывает изгиб и повреждение полуосей. Карданные валы необходимо подрезать, а затем соединить трубу с шарнирами контактной сваркой.

Узел перелома — бортжурнал Минитрактор v2.0 переломка 4×4 2016 года на DRIVE2

Узелом перелома будет служить поворотный кулак уаз.Внутри шрус с шаром и две коротких наружных полуоси.

Со стороны ступицы (задняя полурама) для центровки и в качестве опорного подшипника сделано следующее:— фланец моста уаз проточен для посадки подшипника

— заводской хаб уаз распилен и проточен на несколько мм по наружному диаметру подшипника

— хаб прикручивается к ступице

— фланец прикручивается к полуоси

Все садится плотно и не болтается.

Со стороны передней полурамы в роли подвесного будет использоваться ступица ВАЗ 2108. Он поможет снять боковую нагрузку с поворотного узла при цепном приводе, соединяет передний и задний мост, а так же он будет единственным тормозом.В звёздочке на 19 просверлили отверстия чтобы прикрутить его как колесо

потом просверлили отверстия и нарезали резьбу, чтобы прикрутить к нему фланец моста

фланец подточен, для того чтобы не мешал колесным болтам

Затем для ступицы ваз сделали кронштейн

А передний карданный вал на половину шрус с валом ваз, который в своем штатном месте и кардан уаз

P.s Кронштейн ступицы ваз будет усилен после установки рулевой рейки и двигателя.

Распространенные модели

Среди самодельных конструкций наибольшее распространение получили вездеходы из 2 секций; трехсегментные машины создаются редко, поскольку из-за увеличенной длины обладают низкой маневренностью. Агрегаты оснащаются 2 мостами с постоянным приводом. Существуют модификации с дополнительной ведущей осью. В этом случае в схему подвески вводится листовая рессора от грузовиков ГАЗель, которая монтируется на балансире.
